常规的储能电池的分类和特性

2020-09-02 15:42 ryder

一、电池的分类及特性

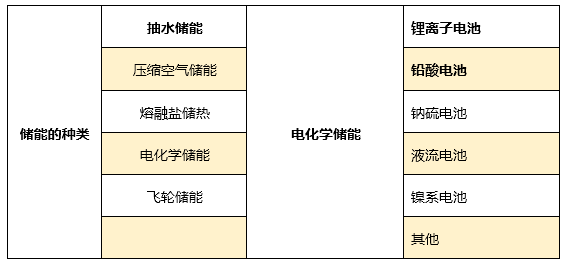

从图表中,可看出电池的种类有很多,而现阶段应用比较广泛是铅蓄电池和锂电池;所以本次文章将着重给大家介绍这两种电池。

铅酸电池和铅炭电池

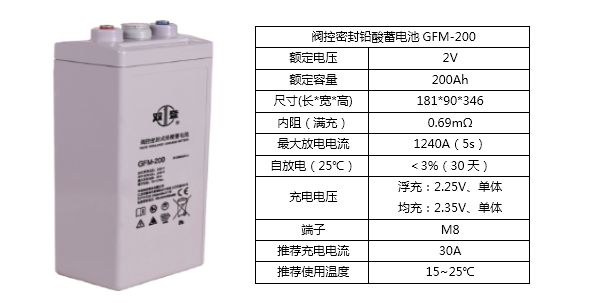

铅酸电池是用铅和二氧化铅作为电池负极和正极活性物质,以稀硫酸为电解质的化学储能装置。

铅炭电池是一种电容型铅酸电池,是从传统的铅酸电池演进出来的技术,它是在铅酸电池的负极中加入了活性炭,能够显著提高铅酸电池的寿命。





二、锂电池,

锂电池由锂金属或锂合金为负极材料、使用非水电解质溶液的电池,能量高、使用寿命长、重量轻等多种优点,广泛应用于水力、火力、风力和太阳能电站等储能电源系统。



主要有:

  • 磷酸铁锂(LFP)电池
  • 三元锂电池(NCM/NCA)电池
  • 钴酸锂(LCO)电池
  • 其他锂电池,例如锰酸锂,钛酸锂电池等。

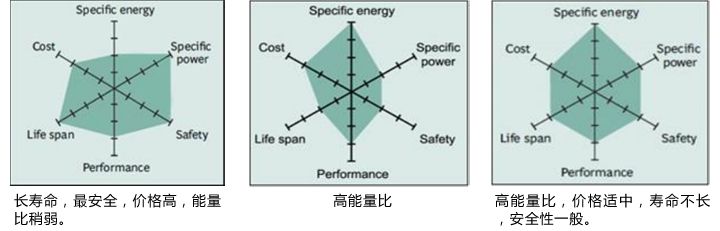

磷酸铁钾 钴酸锂 三元

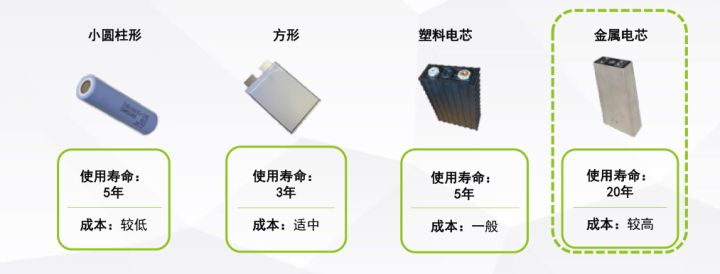

此外,除了电芯材料不同会导致性能差异以外,电芯工艺类型也会有体现出明显不同

注:上图来源于网络



二、电池主要性能参数

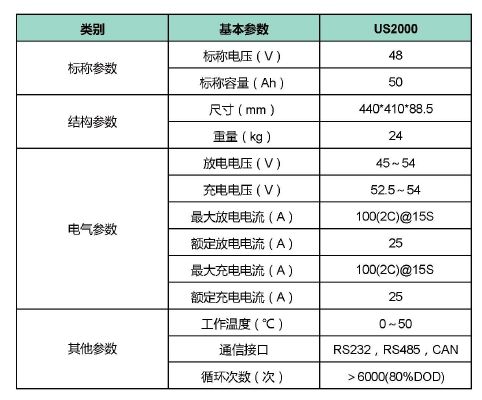

48V储能锂电池参数(派能US2000)



① Ah(安时数):反映电池容量大小的指标,如48V 100Ah表示电池的容量为4.8度电。

小固解读:标称电压和标称安时数,是电池最基本也是最核心的概念。

电量Wh=功率W*小时h=电压V*安时数Ah

② C (电池放电C倍率):反映电池充放电能力倍率;充放电倍率=充放电电流/额定容量。



③ DOD (Depth of Discharge)放电深度:指在电池使用过程中,电池放出的容量与电池额定容量的百分比。

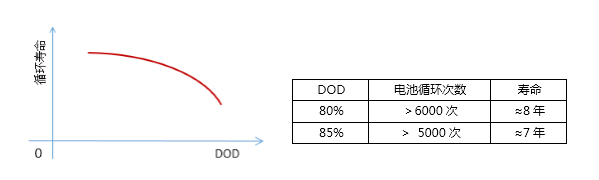

DOD与电池循环次数的关系

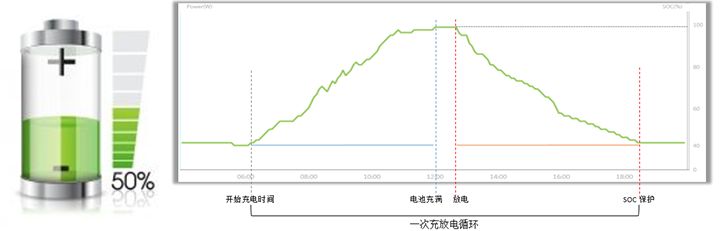

④ SOC(State of charge) 荷电状态,表示电池剩余电量占电池额定容量的百分比。

⑤ SOH(State of Health)电池健康状态(包括容量、功率、内阻等),是电池从满充状态下以一定的倍率放电到截止电压所放出的容量与其所对应的标称容量的比值。

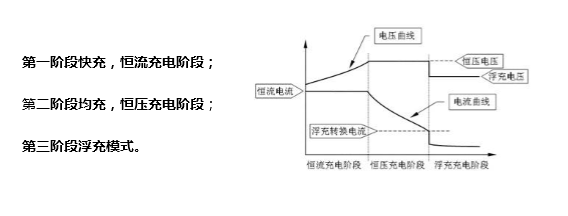

⑥ 三段式

三段式一般指一种分三个阶段进行充电的装置,三段式充电是一个自动充电的过程,恒流、恒压和浮充是三段式充电的三个必须阶段。

铅酸电池的充放电策略为三段式:

⑦ BMS(Battery Management System)电池管理系统

针对电池的状态监测、电池的均衡管理、电池的安全、数据的通信。

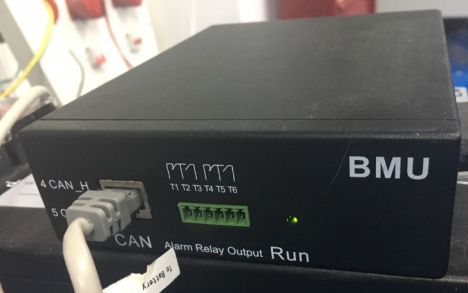

⑧BMU(Battery Management Unit)电池模组能量管理系统

电池模组能量管理系统多台电池管理系统。

BYD B-BOX

⑧ EMS( Energy Management System)能量管理系统

EMS主要用于微电网内部能量控制,维持微电网功率平衡以正常运行;满足中小型商用级储能系统的现场能量调度需求;满足大型储能系统会涉及到电网侧的调度。
