纽扣电池的型号对照表大全

2020-10-28 瑞鼎电子

纽扣电池因体形较小,故在各种微型电子产品中得到了广泛的应用,直径从4.8mm至30mm,厚度从1.0mm至7.7mm不等;一般用于各类电子产品的后备电源,如电脑主板,电子表,电子词典,电子秤,遥控器,电动玩具,心脏起搏器,电子助听器,计数器,照相机等。

纽扣电池也分为化学电池和物理电池两大类,其化学电池应用最为普遍。它们由阳极 (正极)、阴极 (负极)及其电解液等组成。

纽扣电池(button cell )也称扣式电池,是指外形尺寸象一颗小纽扣的电池,一般来说直径较大,厚度较薄(相对于柱状电池如市场上的5号AA等电池)。纽扣电池是从外形上来对电池来分,同等对应的电池分类有柱状电池,方形电池,异形电池。

纽扣电池型号可以从结构、电压、尺寸等单个标准进行分类,也可以进行复合式的纽扣电池分类,实用中的纽扣锂电池一般都是从结构和外形尺寸两个方面进行复合标注的。

纽扣电池可分为可充和不可充两种类型。常见的充电纽扣电池有3.6V的LIR系列和3V的ML系列、LV系列,不可充电纽扣电池包括3V的CR系列、1.5V的LR系列、1.55V的SR系列。

下面例举两种材料的纽扣电池的型号对照表。

纽扣电池新旧型号对照表

LR---水银-碱性--1.5V,SR---氧化银--1.55V,CR---锂电--3V,ZA---锌空--1.4V ,LIR---二次锂电--3.7V(可充电)

氧化银纽扣电池是最常用的手表电池,绝大部分的手表使用的是氧化银纽扣电池。新电池的电压一般在1.55V到1.58V之间,电池的保质期是3年。在一块运行良好的手表上使用其运行时间一般不低于两年。

纽扣锂电池,3V锂纽扣电池多使用于防盗器,门禁,电脑等处,有的手表也配备锂电池。锂电池的保质期为7年,在一般情况下用户一般不用担心电池过期。

瑞士的氧化银纽扣电池型号为3##,日本的型号通常是SR###SW,或SR###W(#代表一个阿拉伯数字)。纽扣锂电池的型号通常为CR####。不同材料的纽扣电池,其型号规格也就不同。

1、大小尺寸mm 瑞士型号 = 日本型号

4.8 x 1.6 mm 337=SR416SW

5.8 x 1.2 mm 335=SR512SW

5.8 x 1.6 mm 317=SR516SW

5.8 x 2.1 mm 379=SR521SW

5.8 x 2.6 mm 319=SR527SW

6.8 x 1.4 mm 339=SR614SW

6.8 x 1.6 mm 321=SR616SW

6.8 x 2.1 mm 364=SR621SW

6.8 x 2.6 mm 377=SR626SW

7.9 x 1.2 mm 346=SR712SW

7.9 x 1.4 mm 341=SR714SW

7.9 x 1.6 mm 315=SR716SW

7.9 x 2.1 mm 362=SR721SW

7.9 x 2.6 mm 397=SR726SW

7.9 x 3.1 mm 329=SR731SW

7.9 x 3.6 mm 384=SR741SW

7.9 x 5.4 mm 309=SR754SW

9.5 x 1.6 mm 373=SR916SW

9.5 x 2.1 mm 371=SR920SW

9.5 x 2.6 mm 395=SR927SW

9.5 x 3.6 mm 394=SR936SW

11.6 x 1.6 mm 366=SR1116SW

11.6 x 2.1 mm 381=SR1120SW

11.6 x 3.1 mm 390=SR1130SW

11.6 x 3.6 mm 344=SR1136SW

11.6 x 4.2 mm 301=SR1143SW

11.6 x 5.4 mm 303=SR1144SW

其型号AG为日本标准,SR为国际标准型号

纽扣电池也叫扣式电池是指外形尺寸象一颗小纽扣的电池一般来说直径较大厚度较薄(相对于柱状电池如市场上的5号AA等电池);

纽扣电池是从外形上来对电池来分同等对应的电池分类有柱状电池方形电池异形电池;

纽扣电池一般来说常见的有充电的和不充电的两种充电的包括3.6V可充锂离子扣式电池(LIR系列)3V可充锂离子扣式电池(ML或VL系列);不充电的包括3V锂锰扣式电池(CR系列)及1.5V碱性锌锰扣式电池(LR及SR系列);

纽扣电池的型号名称前面的英文字母表示电池的种类数字表示尺寸前两位数字表示直径后两位表示厚度; 纽扣电池因体形较小直径从4.8mm至30mm厚度从1.0mm至7.7mm不等;

一般用于各类电子产品的后备电源,如电脑主板,电子表,电子词典,电子秤,记忆卡,遥控器,电动玩具等;

2、以下每一行均代表同一电池(仅供参考):

AG0 LR69 379 SR521

AG1 LR621 364 SR621 164

AG2 LR726 396 SR726 196

AG3 LR41 392 SR41 192

AG4 LR626 377 SR626 177

AG5 LR754 393 SR754 193

AG6 LR920 371 SR927 171

AG7 LR927 395 SR927 195

AG8 LR55 391 SR1120 191 LR1120

AG9 LR936 394 SR936 194

AG10 LR54 389 SR1130 189 LR1130

AG11 LR721 362 SR721 162

AG12 LR43 386 SR43 186 LR1142

AG13 LR44 357 SR44 A76 LR1154

337 SR416

321 SR616

315 SR716

362 SR721

373 SR916

371 SR920

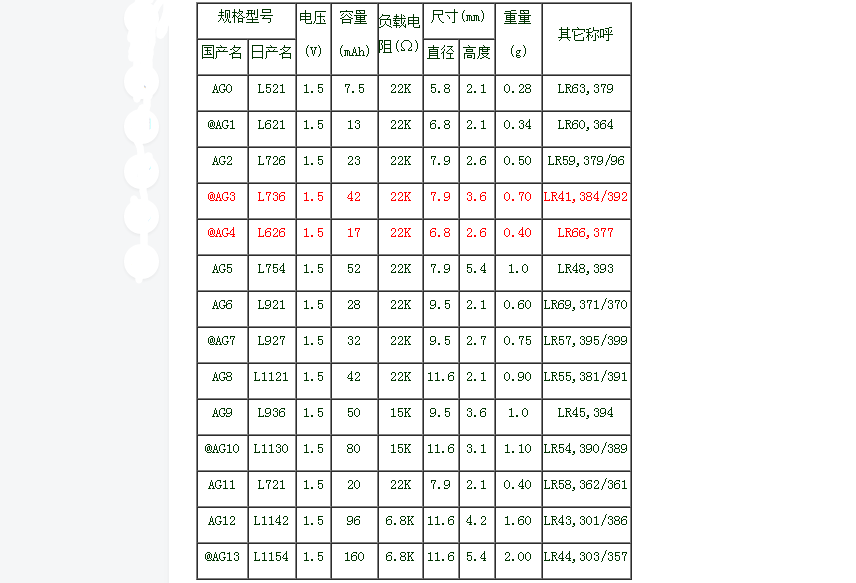

3、常用型号电池参数

纽扣电池型号大全

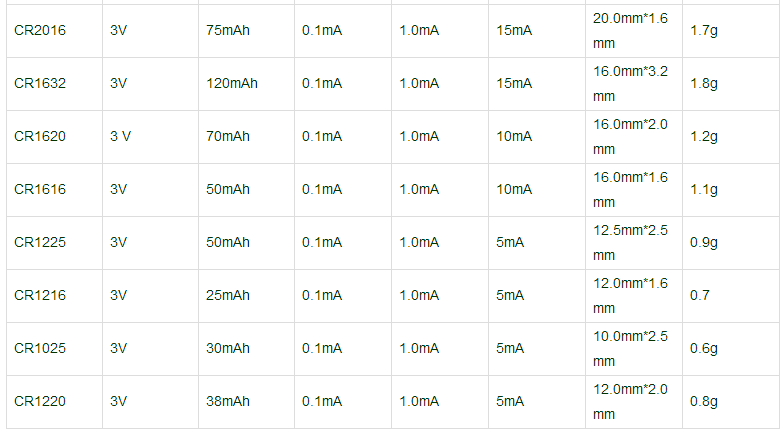

4、锂-二氧化锰纽扣电池型号对照表——CR系列

电池型号 标称电压 标称容量 工作电流 连续电流 脉冲电流 直径*厚度 重量

纽扣电池型号大全

纽扣电池型号大全

纽扣电池型号由英文字母和数字组成,前面的英文字母表示化学电源性质,后缀四个阿拉伯数字表示电池尺寸,前两个数字表示直径,后两个数字表示厚度,纽扣电池体形较小,一般用于电子产品的后备电源,如电脑主板、电子表、电子辞典、电子秤、计算器等,直径从4.8mm至30mm,厚度从1.0mm至7.7mm不等。下面介绍几种常见的纽扣电池型号:

1、CR纽扣电池型号:常用的有CR2016,CR2032,CR2025,其中CR表示锂二氧化锰电池,后面四位数字表示尺寸,如,CR2032是指一种直径为20mm,高度为3.2mm的3V纽扣电池。

2、AG系列纽扣电池型号:中国习惯称呼的AG电池实质上是碱性锌锰电池,从AG0到AG13共分14个产品系列,但在IEC标准里仍然按照碱性电池的标注方法,用“LR”字母进行标识,其中L代表碱性,R代表圆形。

而日本标准则标识为“L”后面跟三位或者四位数字,如跟三位数字,则第一位数表示直径(mm)取整数位;如跟四位数字,则前两位数字表示直径(mm)取整数位;后两位数字取其1/10表示高度(mm)。

例如,国产AG13纽扣电池的IEC标识为LR44,日本标识为L1154,因为该款电池的设计直径为11.6mm,高度为5.4mm,所以直径取整数位“11”,而以“54”的1/10代表高度为5.4mm。

3、锌-氧化银电池:氧化银电池尺寸可以和碱性锌锰纽扣电池做成一样大小,只是锌-氧化银电池相对来说电压平台更高一些,工作电压更稳定,其命名方法与LR系列基本相同,如“SR44”表示锌-氧化银电池,既是LR44的尺寸,也是AG13的尺寸。最开始,AG13指的就是SR44,现在则有时指LR44,有时指SR44。因为锌-氧化银电池比碱性锌锰电池更贵,所以,后者取代了前者的部分市场。

4、在一次纽扣电池大家庭中还有锌空电池和水银电池(也叫汞电池),充电电池也有LIR、ML、LV系列,这些纽扣电池型号只是英文所代表的电池体系不同,其后也是用四位数字表示尺寸,如,LIR3032表示工作电压3.6V的锂离子电池,直径为20mm,高度为3.2mm,ML2032和LV2032是表示的电池外形尺寸都是一样的,只不过分别代表锂锰电池和锂钒电池罢了。


特性:

1,氧化银电池有“SR××”及“SR××SW”两个系列。

2,其区别在于电池内氧化银含量不同:“SR××”系列含银量低,“SR××SW”系列含银量则很高。

3,电池性能方面,主要区别在于其1.5V放电平台上时间有明显不同,“SR××”系列平台放电时间短;而“SR××SW”系列平台放电时间长,其寿命中约90%左右的时间均为1.5V平台以上。

4,氧化银电池系列适应工作电压高、放电平稳之使用要求,特别适用于较小电流长时间连续使用之用电器具。其稳定的放电特性,能长时间提供稳妥可靠的电力。

5,产品性能稳定可靠自放电率低抗漏夜性强广泛应用于电脑主板、储存卡、音乐卡、计算器、电子钟表、电动玩具、微型仪器仪表、医疗器械、LED闪灯、读卡器、小家电、防道器、遥控器、电子秤、电子词典、MP4、数码相机、各种电子产品备用电源、通讯、数码电子、IT等便携式电子电源产品领域。根据不同电子产品对电池的电性能特殊要求,开发出来了遥控器专用电池、防道器专用电池、电子表专用电池、电脑主板专用电池、LED闪灯专用电池、电子称专用电池、MP3专用电池等系列产品。

3.0伏扣式锂锰电池(CR系列), 3.6伏扣式锂离子电池(LIR系列),

1.5伏扣式碱锰电池(LR/AG系列), 1.55伏扣式锌银电池(SR系列),

柱式锌锰电池等五大系列产品。

锂锰钮扣式电池 - 其出众的“能量-体积”比率,提供了高伏特及稳定的放电特性。 ☆碱性钮扣式电池 - 其独有的防漏设计,使电池的储存期更久、寿命更长。

氧化银钮扣式电池 - 其稳定的放电特性,能长时间提供稳妥可靠的电力。

照相机、汽车防道器用层叠式电池 - 由高品质钮扣式电池组装成的A23和A2层叠式电池,广为用户依赖。

CR系列钮扣型锂电池、纽扣电池

CR表示锂-二氧化锰,CR后面的4位数字,前两位是直径,后两位是高,例如:CR2032是指一种20mm直径,3.2mm高的锂-二氧化锰一次性纽扣电池。以此类推CR1220是指一种12mm直径,2.0mm高的锂-二氧化锰一次性纽扣电池。

3V锂锰纽扣电池。例:CR2025 外形尺寸:Φ20.0×2.5 标称电压: 3(V) 标称容量:150(mAh) 重量:2.5(g) 使用温度:-40℃~85℃ 为了适应市场需要,我们还针对不同产品的要求研发了CR2025电池的三款改进型号,如为遥控器的大电流脉冲放电的CR2025B型号,为低温-40℃的CR2025低温型,为+80℃工作的CR2025高温型。这几种型号在其特殊的环境下工作的性能已经超过了日本进口电池。
