主动式锂电池组均衡方式的技术讨论

2020-09-11 13:59 ryder

      对于有多个电池串联而言,模块化结构是电池管理的理想选择。例如,将多达12个电池串联起来,组成3P 12S阵列中的一个电池块(block)。这些电池的电荷由一个带有微处理器的电子电路进行管理和平衡。电池块的输出电压由串联电池的数量和电池电压决定。单个锂电池的电压一般介于3.3~3.6V之间,因此相应电池块的输出电压介于30~45V之间。

      为使DC/DC转换器达到最佳工作状态,电池组的电压应保持在150~300V之间。为此,需要将5~8个电池块串联在一起。

      混合动力汽车驱动需要450V左右的直流电源电压。为了补偿因荷电状态不同而引起的电池电压差异,在电池组和电机驱动装置之间连接一个DC/DC转换器。该转换器还可限流。

平衡的必要性

      锂电池是很怕过充电或者过放电的(见图1)。如果超出本身允许电压的上限和下限(常规的铁锂电池上下限分别为3.6V和2V,锂离子电池通常为4.2V和2.75V),电池就会受到不可逆的损坏,如果此情况较为严重,严重时甚至可能引发起火爆炸。在相当宽的荷电状态范围内,输出电压可以保持稳定,因此正常情况下超出安全范围的可能性比较小。但是,在接近安全范围上限和下限的区域,变化曲线非常陡峭。作为预防措施,仔细监测电压水平非常必要。

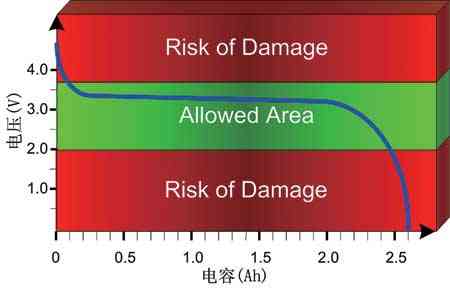

图1锂电池的放电特性

      当锂电池电压接近临界值时,必须立即停止放电或充电。平衡电路的功能就是调节相应电池的电压,使其保持在安全区域。为了达到这个目的,当电池组中任一电池的电压与其他电池不同时,就必须将能量在电池之间进行转移。

电荷平衡

1 传统的被动平衡方式

      在常规电池管理系统中,每个电池均通过开关与一个负载电阻相连。被动式平衡电路可以对指定电池单独放电,但这种方式只能在充电模式下抑制电压最高的电池的电压上升。为了限制功耗,一般采用100mA内的小电流,这可能导致需要数小时才能完成电荷平衡。

2 主动平衡

      现有文献资料中介绍了几种主动电荷平衡方法,这些方法利用蓄能元件转移能量。如果采用电容器作为蓄能元件,则需要许多开关元件将蓄能电容与所有电池连接。相对而言,采用磁场来存储能量的效率更高,这种电路的核心器件是变压器。英飞凌项目组通过与VOGT电子器件有限公司(VOGT electronic Components GmbH)合作开发出了相应的原型,它可以用于:


● 在电池之间转移能量
● 将多个电池电压复用,作为基于地电压的模数转换输入


      其构造原理是使用反激转换器(flyback converter)。这种变压器以磁场存储能量,在磁芯中有一个空隙,以提高磁阻,避免磁芯材料磁饱和。


变压器有两个不同的绕组:


● 主绕组与电池组相连


● 次绕组与电池相连

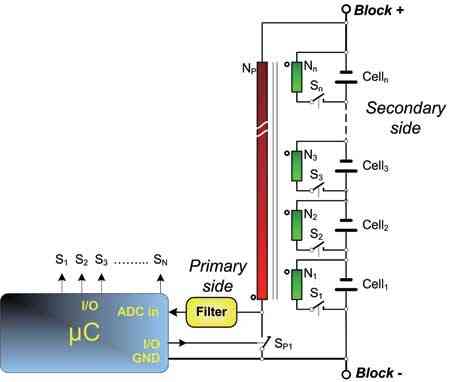

图2 电池管理模块主电路


      可行的变压器模型可支持12个电池。其限制因素是可能连接数量。 本文所述的变压器原型有28个引脚。
      开关采用OptiMOS 3系列中的MOSFET,它们具有极低的导通电阻,所产生的传导损耗可以忽略不计。
      每个电池块由英飞凌的8位微控制器XC886CLM控制,该控制器具有闪存和32KB的数据存储器;两个硬件CAN接口支持采用普通汽车控制器局域网(CAN)总线协议进行通信,降低了处理器的负荷;硬件乘除算法单元(MDU)提高了运算速度。

平衡方式


      由于变压器可以双向使用,我们可以根据情况采用两种不同的平衡方式。控制电路首先逐个检测所有电池的电压,计算出平均值,然后找出电压与平均值偏差最大的电池。如果该电池的电压低于平均值,则采用下限平衡(bottom-balancing)方法;如果高于平均电压,则使用上限平衡(top-balancing)方法。


1 下限平衡

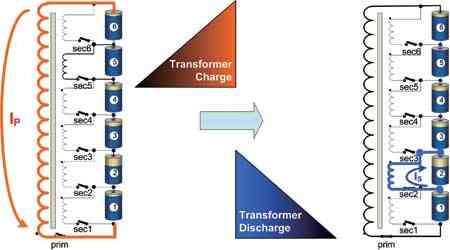

      图3显示了需要采用下限平衡方法的情形,其中2号电池被确认为电压最低的电池,需要补充电量。
      闭合主绕组开关,电池组向变压器充电。然后断开主绕组开关,闭合相应的次绕组开关(本例中为2号次绕组开关),变压器储存的能量转移到指定的电池上。
图3下限平衡原理


      每个周期由2个主动脉冲和1个间隔组成。本例中的周期为40ms,对应的频率为25kHz。变压器的设计工作频率应高于20kHz,以避免由于变压器磁芯的磁弹性产生的噪声。


      在某个电池的荷电状态达到下限时,下限平衡方法可以延长电池组的工作时间。只要流出电池组的电流低于平均平衡电流,车辆就可以继续行驶,直至耗尽最后一个电池的电量。


2 上限平衡

      如果某个电池的电压高于其他电池,就需要将多余能量从该电池移走,这在充电模式下尤其必要。如果没有平衡功能,那么在第一个电池充满后必须立即停止充电。平衡功能使得所有电池的电压维持在同一水平,从而避免上述情况的发生。

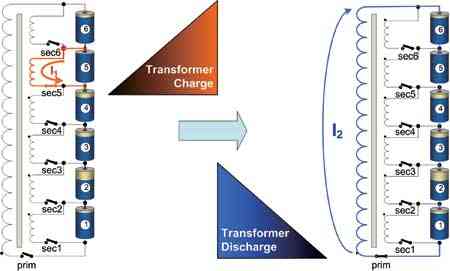

      图4所示的例子说明了上限平衡模式下的能量流动情况。在电压检测后,确认5号电池是电池组中电压最高的电池。闭合5号次绕组开关,电流由5号电池流向变压器。由于电感效应,电流随时间线性增大。鉴于电感是变压器的固定特性,最大电流值由开关闭合的时间决定。从5号电池中转移出来的能量被存储在变压器的磁场中。断开5号次绕组开关,闭合主绕组开关,此时变压器转入发电机工作模式,能量通过大型主绕组馈入电池组。

图4上限平衡原理

      上限平衡工作模式下的电流和时序与下限平衡类似,只是工作次序和电流的流向与之相反。

平衡功率

      采用英飞凌E-Cart中的原型配置,平均平衡点六位5A,比被动方式高50倍,而5A平衡电流在整个电池块中产生的功耗仅为2W。因此,这种平衡方式不需要采取专门的冷却措施,同时改善了系统的能量平衡。

电压检测

      为了对每个电池的荷电状态进行管理,每个电池的电压都要加以测量。由于只有1号电池处于微控制器模数转换范围内,因此不能直接测量电池块中其他电池的电压。一种可能的方案是采用差分放大器阵列,但这需要保持整个电池块的电压水平。

下面提出一种只需添加少量硬件就可以检测所有电池电压的方法。变压器的主要作用是电荷平衡,但同时我们也可将它作为多路复用器使用。在电压检测模式下,变压器的反激模式没有被使用。当S1至SN开关中的某一个闭合时,所接通的电池的电压被传输至变压器的所有绕组。经过一个分立滤波器简单的预处理,检测信号被输入至微控制器ADC输入管脚。

S1至SN中的任一开关闭合时所产生的检测脉冲的持续时间非常短暂,实际的导通时间可能只有4μs,因此变压器中存储的能量并不多。当该开关断开后,磁场中存储的能量将通过主晶体管馈回整个电池块,因此电池块的能量不受影响。对全部电池扫描一遍后,一个扫描周期结束,系统回到初始状态。
