单体18650锂电池Pack时焊接注意事项

2020-09-07 15:54 ryder

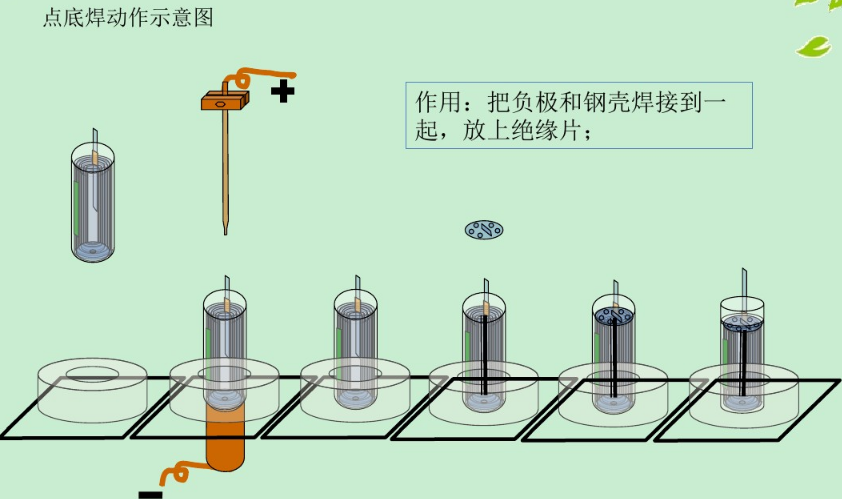

一、18650锂电池点底焊接工艺操作图

注意问题:

1、焊接强度:≥15,电池内阻增大,电池性能下降,使用时间短

2、点焊外观:极耳无炸火、虚焊、脱落现象,壳体底部无焊穿、凸凹点、变形、炸火等不良现象;外观不良,容易生锈;焊穿则漏液,电池报废。

3、点焊的参数:焊接电流、预压时间、压力;点焊不良

4、中心孔损坏:电芯短路

5、绝缘片漏放:无法保证正极与负极片完全隔离,从而有安全隐患

6、短路测试:DC150V,500uA漏判;会有发热、爆炸等安全隐患;

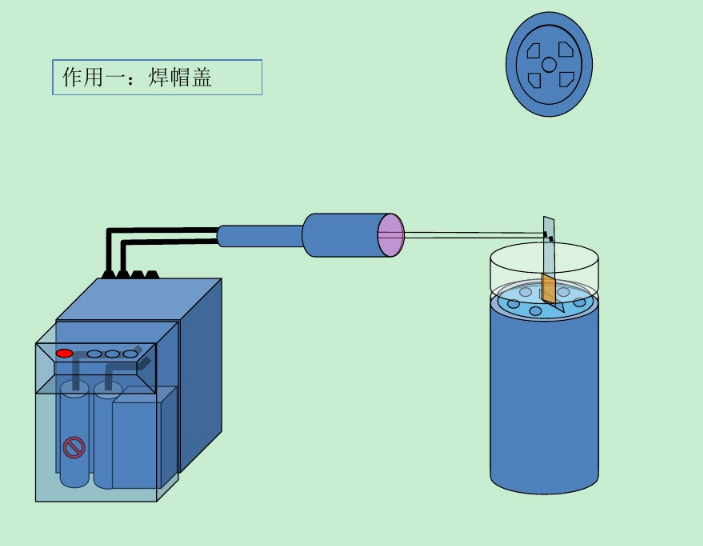

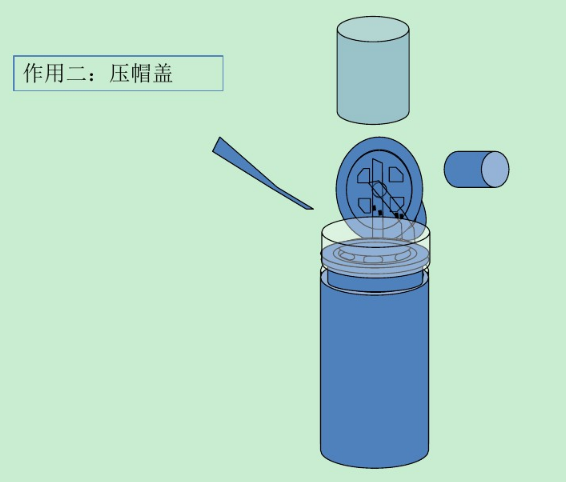

二、18650锂电池激光焊接工艺操作图


注意事项:

1、焊接强度:≥15N虚焊,焊穿,产生高内阻

2、焊接外观:焊点无虚焊、炸火、焊穿、过焊现象,极耳上边缘及下边缘留白无超过盖板铝底板边缘;帽盖脱落,零电压;高内阻,短路,电池发热;
