开关电源模块有哪些样的

开关是每个人都十分清楚的小物件，一开一关轻松实现明暗，可如果家中开关坏了要如何办呢？开关电源模块是将开关电源上的分立元器件进行模块化封装，从而形成体积更小、功率密度更高的模块电源，其内部电路也是开关电源。知道一些基本的开关电源模块知识与开关电源模块维修知识，知晓开关电源模块什么样，能够方便监督电工维修。

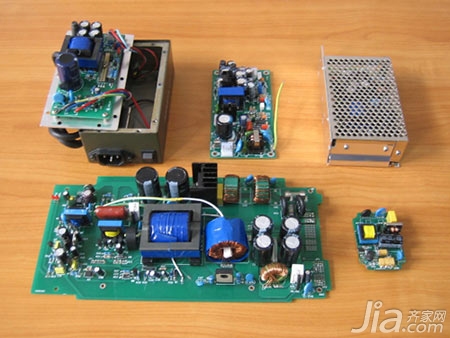

（开关电源模块）

开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及加工工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。

当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为（6、2、10、17）W/cm3，效率为（80-90）%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200~300）kHz，功率密度已达到27W/cm3，采用同步整流器（MOS-FET代替肖特基二极管），是整个电路效率提高到90%。

开关电源模块维修

开关电源电路图是控制天关开通与断开的整体电路图，其中的变压器可以增加输出的电压值，也可以改变交流电波的幅值；控制器的主要作用是保持输出电压稳定。依据电压功率不同，可以分为大功率开关电源电路图、小功率开关电源电路图，依据家电不同，一般常见的有电视机开关电源电路图和手机、MP3之类的开关电源电路图。

当开关电源出现故障时，常用到的开关电源维修办法是什么呢？首先要用万用表测试各功率部件是不是击穿短路；再测试各输出电压端口电阻是不是异常；接通电源检查是不是正常，如果还不正常，刚要查阅相关资料再进行检修维护，在拆开装置前一定要把说明书上的开关电源电路图熟悉，才能更好更安全的操作。
