BMS电池管理系统
BMS系统指电池管理系统（英语全称：Battery Management System）：是对电池进行充放电管理的系统
BMS电池管理系统
BMS系统指电池管理系统（英语全称：Battery Management System）：是对电池进行充放电管理的系统

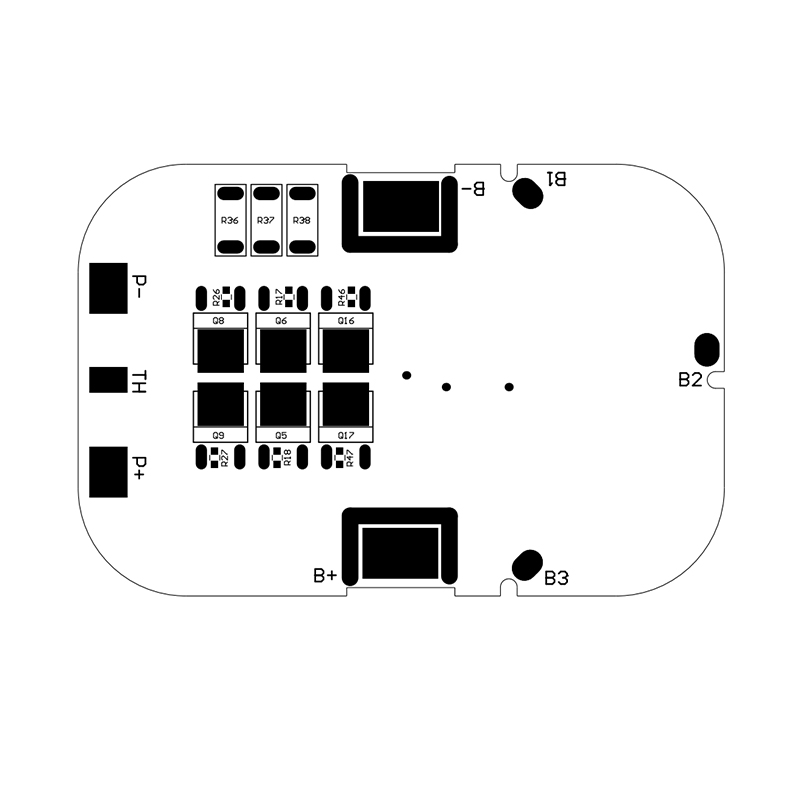

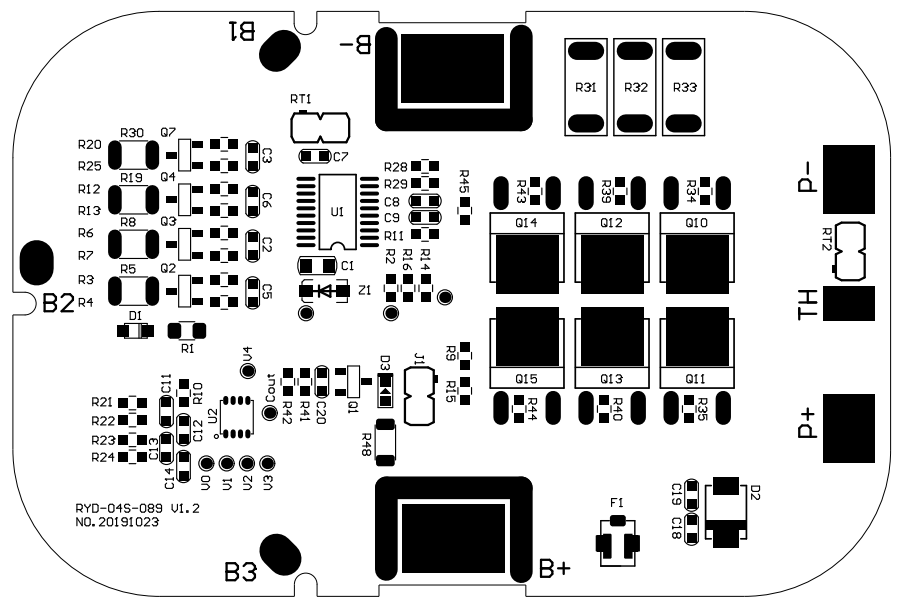

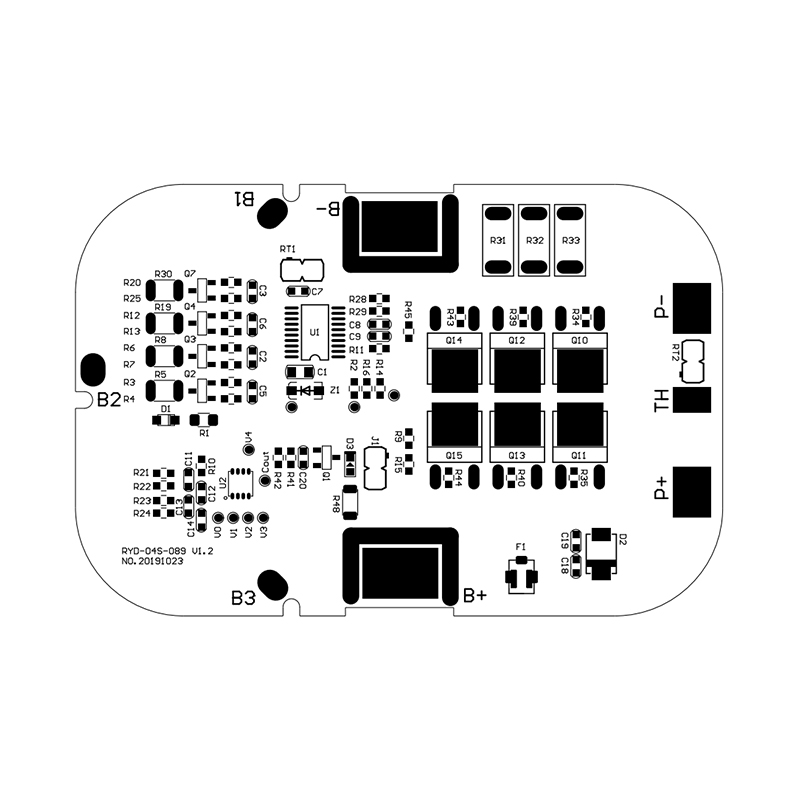

型号编码：(RYD-04S-089)510104015A011
BMS规格：77.4±0.2mm*51.6±0.2mm*1.6±0.1mm 4串铁锂
电压保护：3.750±0.030V（过充） 2.200±0.050V（过放）
电流保护：30±3A（一级） 60±6A（二级）
自耗电流：≤30μA
通讯类型：无
均衡方式：支持
温度保护：NTC
产品描述：这是一款4串储能磷酸铁锂电池使用的锂电池保护板，具备2级过充，2级过流保护设定。可持续15A，最大30A电流放电。
| 项目 | 详细内容 | 标准 |
| 过充保护 | 过充电检测电压 | 3.750±0.030V |
| 过充电检测延迟时间 | 1±0.5S | |
| 过充电解除电压 | 3.550±0.050V | |
| 二次保护 | 二次过充保护检测电压 |
3.825±0.030V (30A Max) |
| 二次过充保护检测延迟时间 | 1.5±0.5S | |
| 均衡 | 均衡开启电压 | 3.50±0.030V |
| 均衡电流 | 35±5mA | |
| 过放保护 | 过放电检测电压 | 2.200±0.050V |
| 过放电检测延迟时间 | 0.6±0.2S | |
| 过放电解除电压 | 2.700±0.100V | |
| 过流保护 | 一级过电流保护电流 | 30±3A |
| 检测延迟时间 | 1±0.5S | |
| 二级过电流保护电流 | 60±6A | |
| 检测延迟时间 | 50-150mS | |
| 保护解除条件 | 断开负载 | |
| 最大持续电流 | ≤30A | |
| 充电过流 | 6±3A | |
| 检测延迟时间 | 1±0.5S | |
| 短路保护 | 保护条件 | >120A 外部电路短路 |
| 检测延迟时间 | 150～350uS | |
| 保护解除条件 | 断开短路电路 | |
| 温度保护 | 充电低温保护温度 | / |
| 充电低温保护恢复温度 | / | |
| 充电高温保护温度 | / | |
| 充电高温保护恢复温度 | / | |
| 放电高温保护温度 | / | |
| 放电高温保护恢复温度 | / | |
| 内阻 | 保护板线路内阻 | ≤50mΩ |
| 静态电流 | 自耗电流 | ≤30μA |
| NTC | 有 | / |
| 仪器电压误差 | ±0.005V | |
