BMS电池管理系统
BMS系统指电池管理系统(英语全称:Battery Management System):是对电池进行充放电管理的系统
型号编码:(RYD-10S-055)510110020A017
BMS规格:10串-20-60A
电压保护:2.70±0.080V(过放)/4.250±0.030V(过充)
电流保护:12±6A(充电)/60±6A(放电1级)/120±12A(放电2级)
自耗电流:≤80μA
通讯类型:无
均衡方式:支持
温度保护:70±5℃(充电保护)/50±12℃(恢复保护)

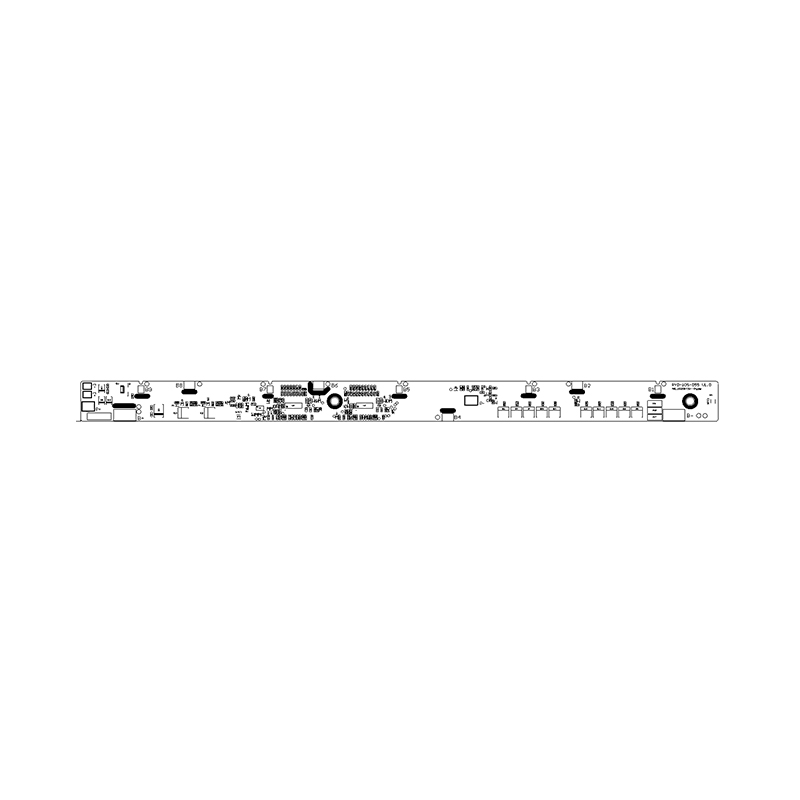

产品描述:适用于10节 Lithium ion/ Polymer电池组,具有双重过压、欠压、过流、短路、过温度保护的特点。产品尺寸:375±0.2mm*24±0.2mm*1.6±0.1mm
项目 | 详细内容 | 标准 |
过充保护 | 过充电检测电压 | 4.250±0.030V |
过充电检测延迟时间 | 1.0±0.3S | |
过充电解除电压 | 4.150±0.050V | |
过放保护 | 过放电检测电压 | 2.70±0.080V |
过放电检测延迟时间 | 1.0±0.3S | |
过放电解除电压 | 3.000±0.100V | |
过流保护 | 最大持续充电电流 | ≤4A |
充电过电流保护 | 12±6A | |
过电流检测延迟时间 | 1000±500mS | |
放电过电流保护1 | 60±6A | |
过电流检测延迟时间1 | 100±50mS | |
放电过电流保护2 | 120±12A | |
过电流检测延迟时间2 | 10±5mS | |
最大持续放电电流 | ≤20A | |
短路保护 | 保护条件 | 外部电路短路 |
短路保护电流 | >250A | |
短路保护延时时间 | 250uS±50uS | |
保护解除条件 | 断开短路电路 | |
内阻 | 主回路导通电阻 | ≤70mΩ |
静态电流 | 自耗电 | ≤80μA |
温度保护 | 电池充放电高温保护温度T1 | 70±5℃ |
保护恢复温度 | 50±12℃ | |
仪器电压误差 | ±0.005V |
