一款带CAN/RS485通讯 电动叉车用高容量 51.1V 57Ah 聚合物锂动力电池

2020-05-26 16:14 瑞鼎电子





一、
设计方案要求

     现在人们越来越依赖电动叉车。 深圳电动叉车的大中型工厂采用电动叉车代替了手推式叉车。 它方便快捷的运输是使其流行的因素之一。

     生产,流通和消费相互联系,以加速社会再生产过程,从而以最快的速度,最佳的时间和最快的速度完成从生产领域到消费领域的商品生产 最佳组合转移过程可以最大程度地提高流通成本。 电动叉车在物流领域发挥着极其重要的作用。

     电动叉车是一种由车载电源驱动并由电动机驱动的电动运输车辆。 符合道路交通和安全法规的要求。 电动叉车不会排放污染大气的有害气体。 即使根据耗电量将其转换为发电厂的排放物,除硫和微粒外的其他污染物也将大大减少。 电动叉车还可以在用电量低的夜晚充分利用剩余电量,从而可以在白天和黑夜充分利用发电设备,从而提高经济效益。

     除具有低噪音和无废气排放的特点外,电动叉车的使用和维护成本也比内燃叉车具有很大的优势。 由于电动叉车的操作控制简单灵活,操作人员的操作强度比内燃机叉车轻得多,从而大大降低了操作人员的劳动强度。 这样,对提高其工作效率和工作准确性非常有帮助。

二、设计方案
1)保护板(PCM):这是一款需负重设备使用的锂电池,功率大,电流高,对bms控制板有非常高的要求,所以我们对保护线路进行是多次的对比测试,对电池过流留了较大的余地,确保电池在极端环境下也可以正常稳定工作,由于
锂电池本身的化学特性,需要提供智能电量计算、过充、过放、短路、过流及过温等保护功能。以避免引起燃烧、爆炸等危险。
2)IC:设计方案的主要保护功能芯片,对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。
3)RS485、CAN通讯这是一款具有2个通讯端口且2种通讯协议的聚合物锂电池组,除更好的实时掌握电池组信息状态。也可更大范围的集群联网
4)过流保险丝/1级2级保护电路:主要针对二次保护设计。由于电池组采用容量比较大的高功率电芯,虽然电池管理系统具备过流和短路保护,但如果出现异常也会导致保护功能失效,在输出短路的情况下将产生非常大的电流,导致危险发生,因此方案内使用了多级的保护逻辑,确保电池的安全稳定
5)聚合物锂电芯:采用高容量的单片聚合物锂电芯,便于组装和后期维护
6)场效应管(MOSFET):MOSFET管,在保护电路中起开关作用,使负载两端的电压不会升高也不会降低,保证电压稳定。
7LCD电量液晶显示内嵌式,可通过通讯接口读取电量信息。
8)电池组封装:环氧板+PVC+五金外壳。

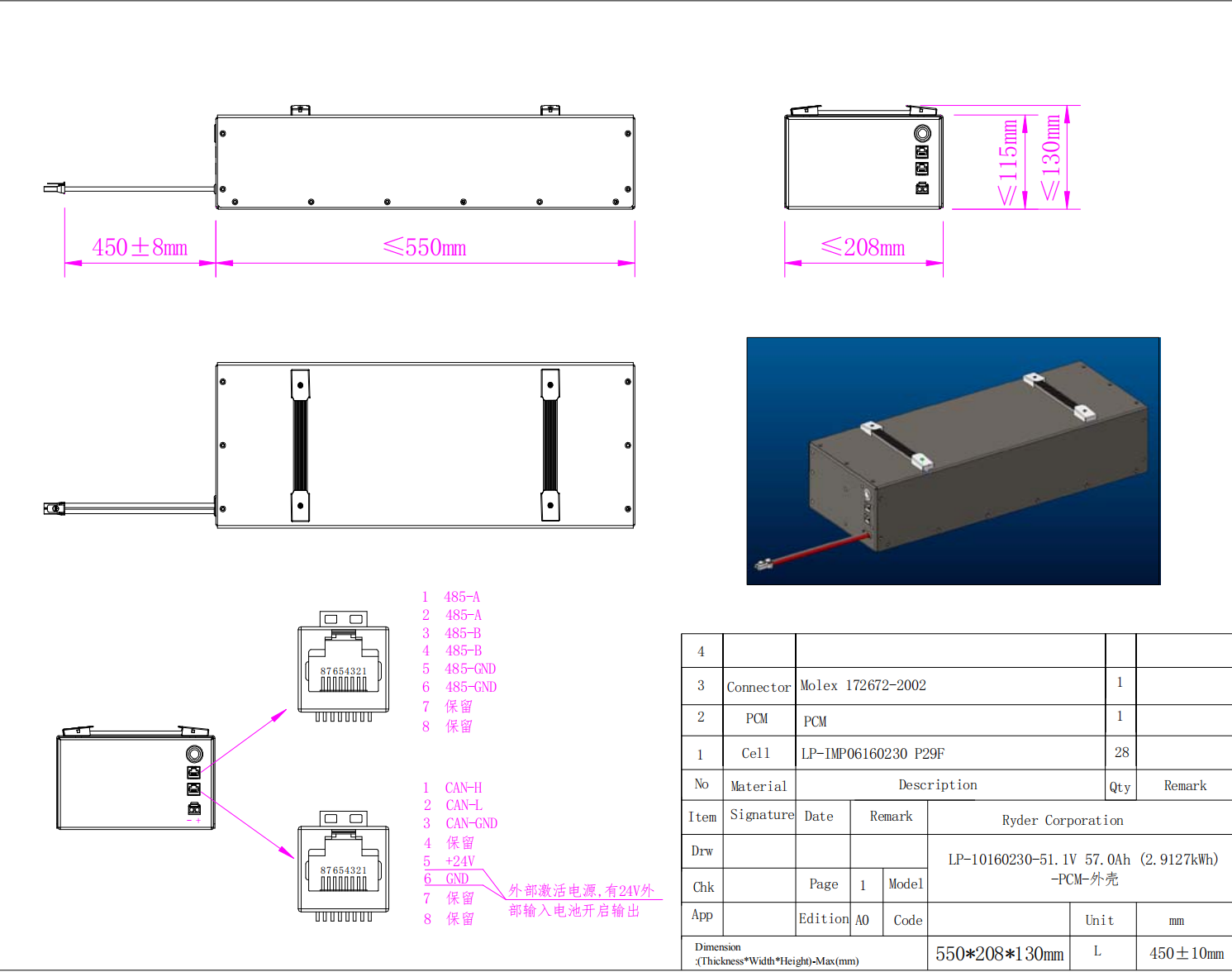

三、设计方案图片
